三相有功電表接線圖

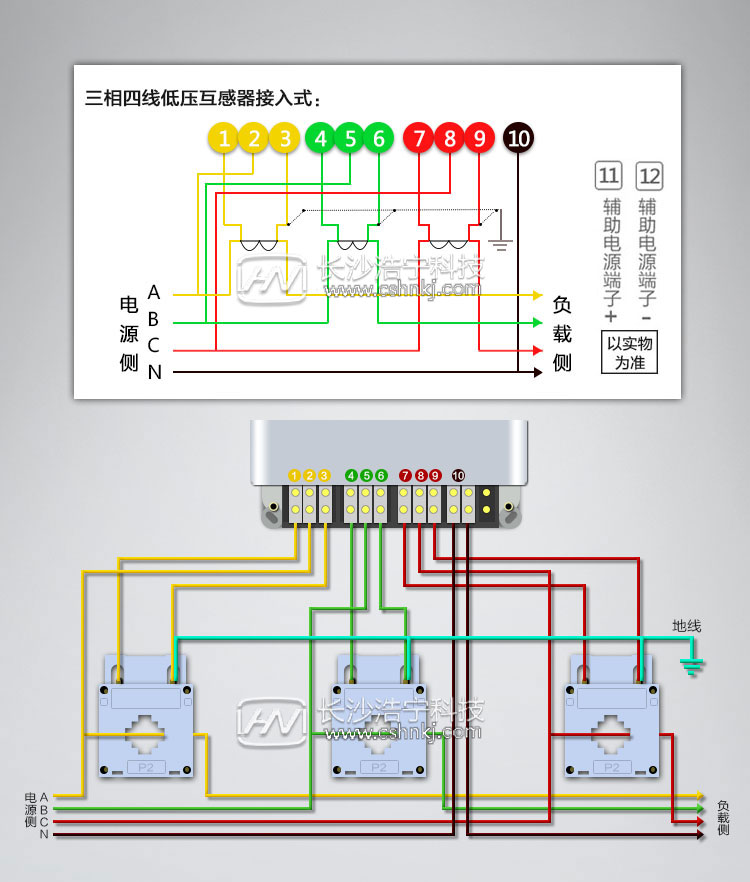

　　以下是一個典型的三相有功電表接線圖示例：

　　A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

　　B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

　　C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

　　N黑線一般代表零線，直接接入10號口。

　　在上述接線圖中，電表的三個相位分別連接到電網的三個相位(A、B、C相)，并且還有一根連接到中性線的線(通過一個負載)。此外，接線圖中還顯示了一個接地線連接到地面。

　　請注意，接線圖的確切細節可能會(huì )因電表類型和供電標準而有所不同。確保按照電表制造商提供的準確接線說明進行操作，并遵循當地的電氣安裝規范和標準。如果您對電氣連接操作不熟悉，建議請電力專業人員進行安裝和接線操作。
