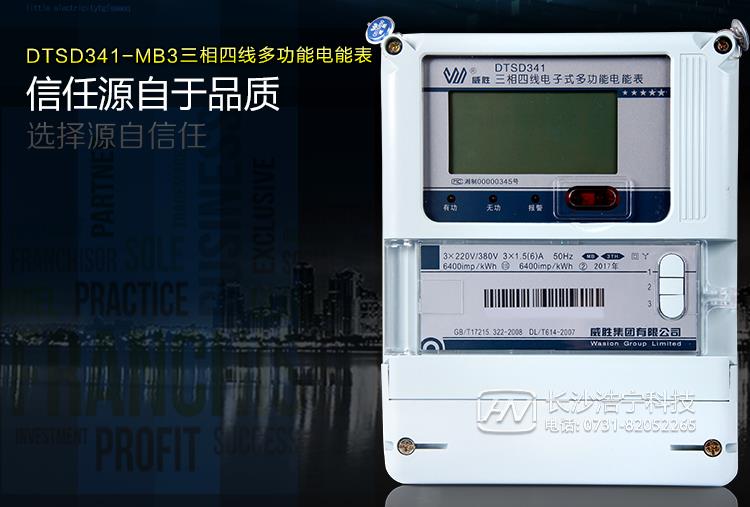

長沙威勝DSSD331、DTSD341電表具有3個獨立的物理通信口: 第一路RS485口、第二路RS485口、吸附式紅外與遠紅外口(硬件可選,兩者取其一,兩個紅外通信口須在電能表出廠前確定需求,出廠后不能修改)。兩個485口通信地址互相獨立,波特率可在1200bps、2400 bps、4800 bps、9600bps間改變,吸附式紅外波特率固定為1200bps,遠紅外口波特率固定為1200bps。吸附式紅外和遠紅外通信地址與第一路RS485相同。
1.第一路RS485為主485口,可進行讀寫操作。
2.第二路RS485一般為讀操作,通過程序在第一路RS485口或紅外口設置后也可以進行寫操作。
吸附式紅外與遠紅外口可進行讀寫操作。停電后,停電抄表電池給電表供電,電表運行在睡眠狀態。電表在睡眠狀態下被喚醒后是否可進行遠紅外抄讀,受模式字控制(模式字2的b1)。
3. 縮位抄表
在單表通信時,無論表的通信地址是什么,只要輸入12個“A”作為通信地址就行了。在多表通信時,取通信地址后3位,前面全用A替換即可。如:123456789123,只要輸入AAAAAAAAAA123即可。但在設置參數時最少保留3位通信地址。
4.廣播校時有不帶密碼的廣播校時和帶密碼的廣播校時2種方式 ,由模式字1的b4決定。約束條件:每天只能校1次,范圍在電表時間的正負10分鐘內。
注意:打包抄表時,費率數為k,返回總及費率1到費率k的數據。
5.輔助電源(可選功能)供電時,電表支持RS485通信、吸附式紅外或遠紅外通信。
