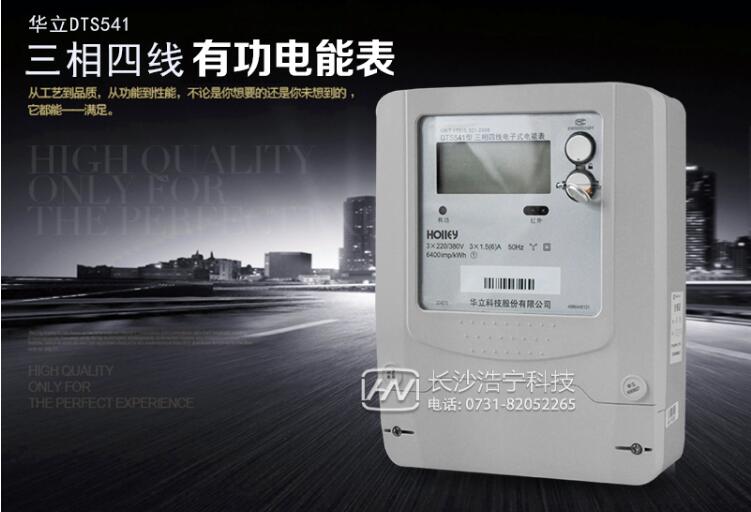

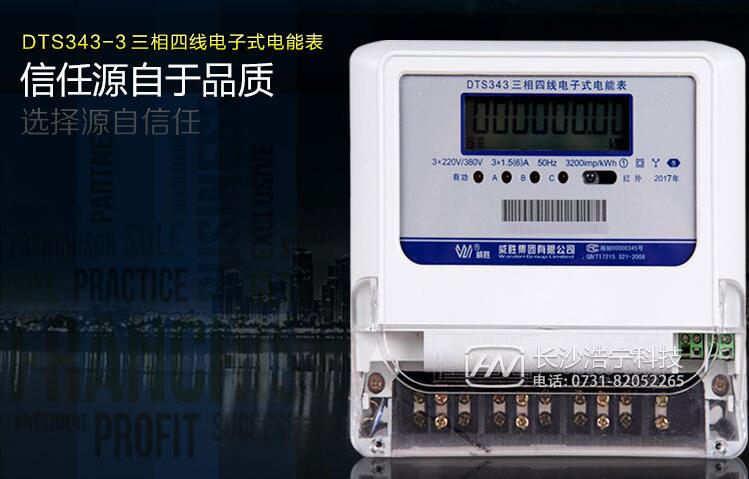

三相四線電子式有功電能表

　　三相四線電子式有功電能表型號一般為DTS，功能比較少，如果只有計量功能的話，可以選擇三相四線電子式有功電能表，下面浩寧科技網為您說說這類電表的功能和原理。

　　

　　三相四線電子式有功電能表特點

　　● 有功電能計量，長期工作不需要調校。

　　● 采用專用大規模集成電路和SMT表面安裝技術，工藝先進、結構簡單。

　　● 采用內含數字乘法器的最新電能專用集成電路，大大提高了儀表的動態工作范圍，使實際過載能力達10倍以上。

　　● 有功電能表在1%Ib~Imax范圍內均有良好的誤差線性。

　　● 電表內所有元件均選用長壽命、高可靠的電子元器件，因而具有壽命長、可靠性高的特點。

　　● LCD顯示。

　　● 具有RS485通訊口，實現遠程集中抄表。

　　● 配有紅外通訊口。

　　

　　三相四線電子式有功電能表功能

　　一、電能計量

　　1、計量總和分相有功電能。

　　2、斷相及電能反向指示功能：

　　3、斷相指示功能：

　　本電表是采用液晶上的段碼Ua，Ub，Uc點亮與否來指示是否斷相，正常時Ua，Ub，Uc都點亮，斷相時說明如下：

　　(1)A相斷相指示：A相斷相時Ua滅。

　　(2)B相斷相指示：B相斷相時Ub滅。

　　(3)C相斷相指示：C相斷相時Uc滅。

　　4、電能反向指示功能：

　　當三相中任何一相功率反向時，液晶上的反向箭頭點亮。

　　二、通訊

　　a)本表具備RS485、紅外兩個完全獨立的通信接口，紅外抄表功能符合DL/645—1997多功能表通訊規約的要求。

　　b)紅外通訊和 RS485 通訊在物理層獨立，一種通訊信道的損壞不影響另一信道，通信波特率為1200，半雙工，符合DL/T645-97規約，命令幀的響應時間在 20-500 ms。

　　c)紅外通信接口： 通信距離：≥ 4m，通信角度：≥±15°

　　d)RS485通信接口：為保護電表，RS485通信接口和電表內部電路實行電氣隔離，并有失效保護電路。
