以下單相電子電度表接線圖由浩寧科技網為您提供,希望對您有所幫助。

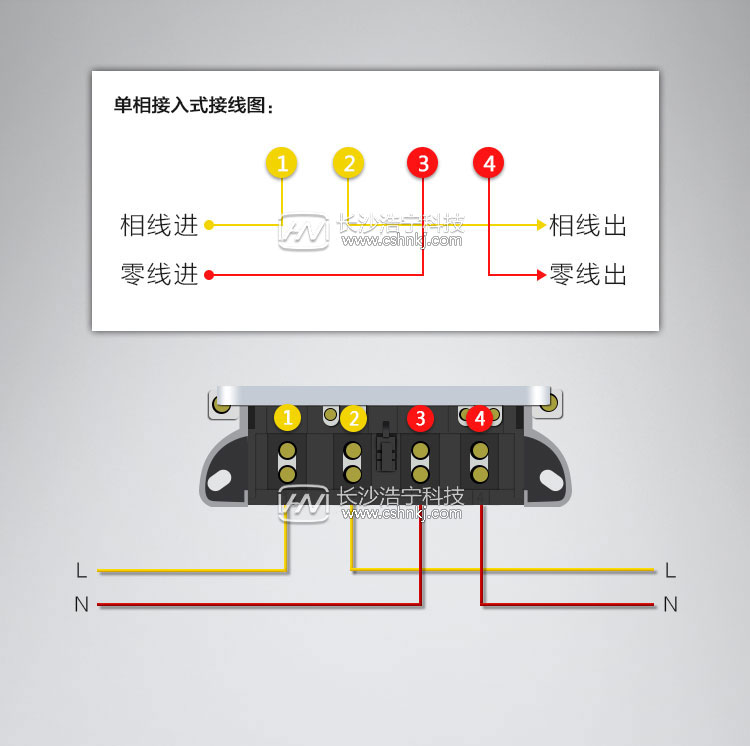

單相電表的接線必須是左火L,右零N,左邊火線進,火線出,右邊零線進,零線出標準的規范,單相電表的接線已經有標準規范了,1、3進,2、4出。
單相電表安裝注意事項:
安裝電能表時應注意以下幾個問題:
(1)檢查表罩兩個耳朵上所加封的鉛印鉛封是否完整。
(2)電能表應安裝在干燥、穩固的地方,避免陽光直射,忌濕、熱、霉、煙、塵、砂及腐蝕性氣體。位置要裝得正,如有明顯傾斜,容易造成計數不準、停走或空走等問題。電能表安裝可掛得高些,但注意要便于抄表。
(3)必須按接線圖接線,同時注意擰緊螺釘和緊固一下接線盒內的小鉤子。
