威勝DSZ331多功能智能電表接線說明

DSZ331是威勝三相三線多功能智能電表，這款應該是威勝多功能電表里面性?xún)r(jià)比最高的，它的售價比DSSD331系列的都要便宜，但是功能上來說卻很全面，市場價格大概在1200左右，“浩寧科技”一手貨源，直接廠里拿貨，浩寧價格只要800元。

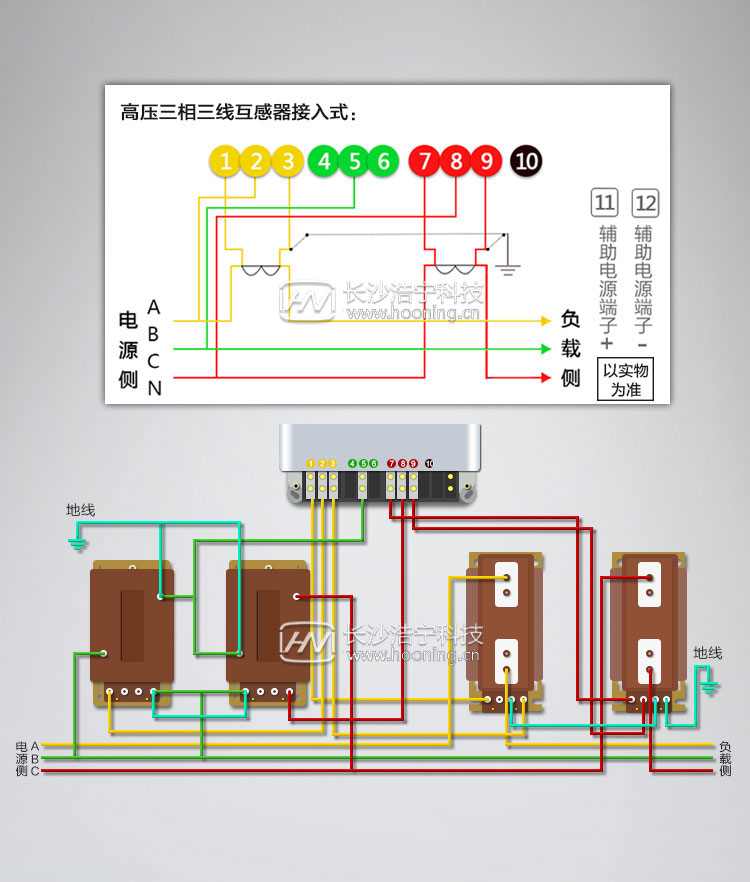

威勝DSZ331多功能智能電表接線圖如下：

A黃線電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

B綠線電壓線接入5號口，電流線直接接負載

C紅線電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。

三相三線電表適用于：高可靠性與高穩定度電能計量需求的發電廠，變電站以及各類企業事業單位。

但是三相三線正確的接線方式只有一種，但是接錯的方式卻有千千萬萬，那么千辛萬苦安裝好的電表到底安裝對了沒有呢，怎么判斷電表接線是否正確呢?

首先對任何正轉的電能表，如果原電能表接線正確，通過三次對調任意兩根電壓進線后，三次電能表都應停轉，如不停轉或有一次不停轉，則證明原電能表接線肯定有錯誤。

電度表接線的檢查

在低壓電路中，大部分都是采用直入式的方法，接線比較簡單，接線錯誤也是比較容易被看出來的，但是在高壓線路中，電表接入電壓和電流互感器中，由于互感器有極性、相序問題，以致錯接的可能性大為增加。因此，對于新安裝或更換的電度表和互感器，以及變動過二次回路接線的電度表，都必須對接線進行檢查。

1.檢查三相電壓是否正常

電壓一般三相是平衡的，如果相差很多的話可能就是回路接線錯誤，也可能是電壓互感器一次側保險絲熔斷，或者是極性不對。

2.檢查三相電流是否正常

三相電壓是平衡的，三相電流也應該是基本相等的，如果三個電流相差太大，則往往是電流互感器極性連接錯誤。
