三相電表原理

三相電表原理是什么，今天浩寧科技的小編就向大家來解答，其實電表的原理電表的說明書里面都會(huì )有的哦。

預付費三相電表原理

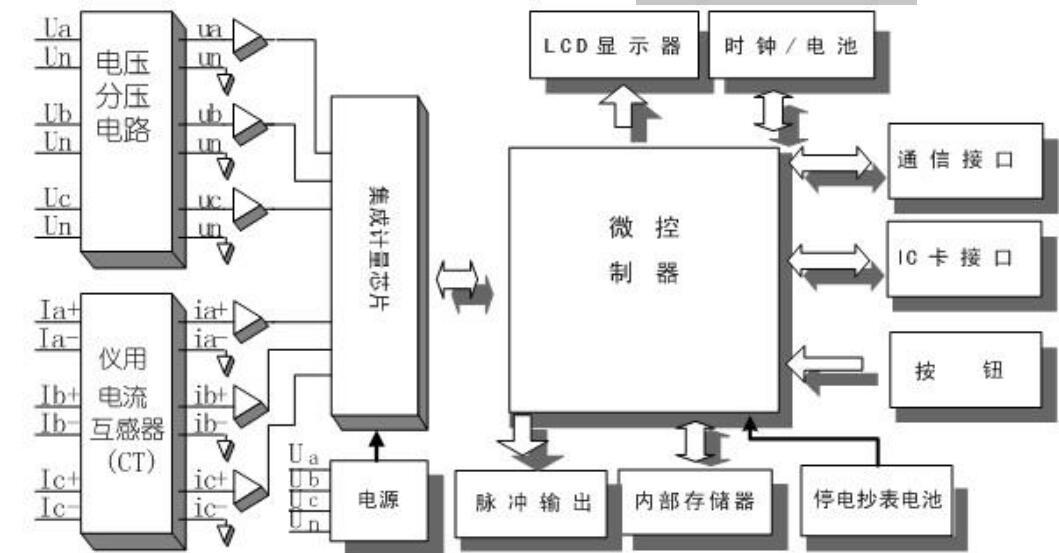

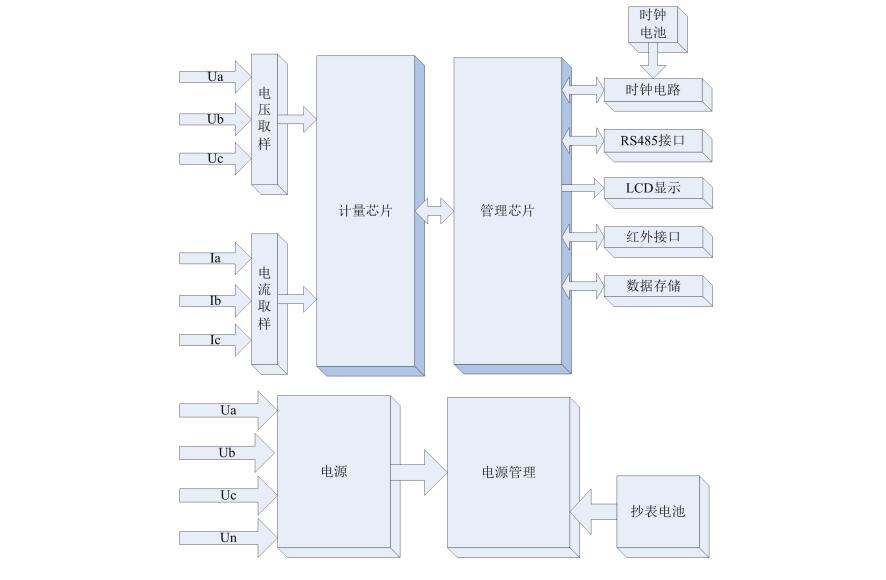

由電流互感器、集成計量芯片、微控制器、溫補實時時鐘、數據接口設備和 人機接口設備組成。集成計量芯片將來自電壓分壓，電流互感器的模擬信號轉換為數字 信號，并對其進行數字積分運算，從而精確地獲得有功電能和無功電能，微控制器依據 相應費率和需量等要求對數據進行處理。其結果保存在數據存儲器中，并隨時向外部接口提供信息和進行數據交換，如下圖：

三相智能電表原理

智能電表的技術核心部分是對感應式機械電度表的機械計數器直讀并遠傳，它由以光電器件為核心的偏碼器和以單片機為核心的處理器兩部分組成。

編碼器就是對原有的機械計數器進行改造，加裝光電編碼裝置，它由底板和垂直插板構成，計數器的字鼓上開有兩個不同型狀的透光孔，在立板的電路上焊有對稱分布放置的發射及接收微封裝光電耦合對管。這樣當計數器的字鼓置于兩個立片之間時，就能根據發射接收對管和字鼓上透光孔相對位置的變化編制出不同的二進制碼。

處理器以單片機為核心的電路構成。CPU通過串行接口收到的遠端上位機下發的讀表命令后，它逐位讀取各位計數器字鼓對應的接收管的電壓(每個字鼓有五對發射接收對管)，據電壓的不同按照特定的編碼原則，把每個字鼓上的窗口值轉換成相應的BCD碼。 并通過RS-485送出讀數值。
