家庭用電能表怎樣接線

家庭用電表一般都是單相電表，家用電表一般都是直入式的電表，一般互感式的電表用的會(huì )比較少，如果家里是別墅的話，一般要用到直入式的三相電表，現在我們先來看看單相電表接線方法吧。

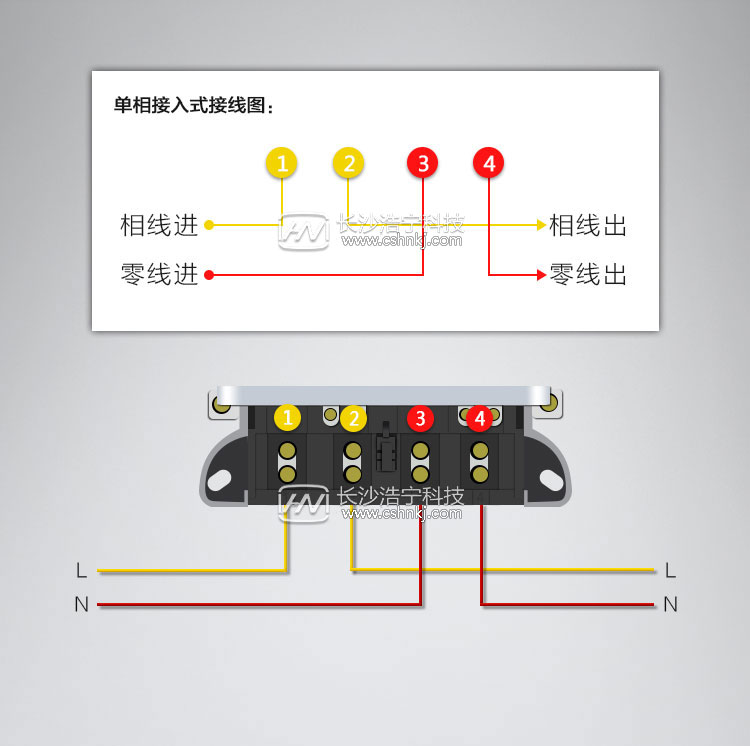

家庭單相電表接線方法：

從左到右，最左邊的接進的火線，過來一個接口接出的火線，再過來接進的零線;最后一個，也就是最右邊的那個接出的零線。單相電表是只有一條火線和一條零線，即家用電用的電表，四個接口。

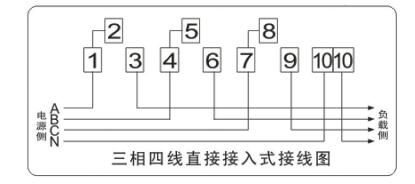

別墅三相電表接線方法：

1、3接線柱;4、6接線柱;7、9接線柱分別為A、B、C三相電流線圈，1、4、7接線柱接電源側A、B、C。3、6、9接線柱接負載。2、5、8接線柱為電壓線圈。10、11接線柱接零線N。
