單相電表怎么接電

單相電表接線比較簡單，單相電表一般有四個孔，兩進兩出，單相電表一般都是直入型的安裝方式，現在我們來看看單相電表接線圖。有兩種接線方式：

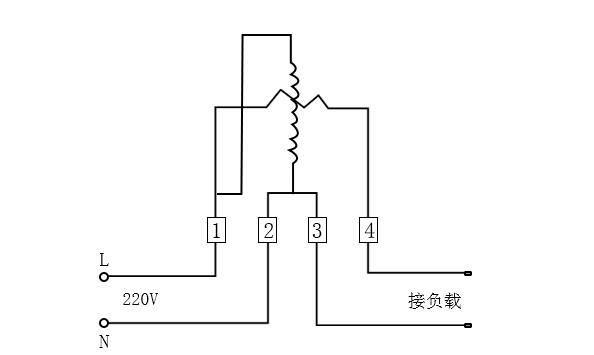

單相電表接線圖：跳入式

1進火，2進零，3出火，4出零。并且與開關、熔斷器、負載連接。

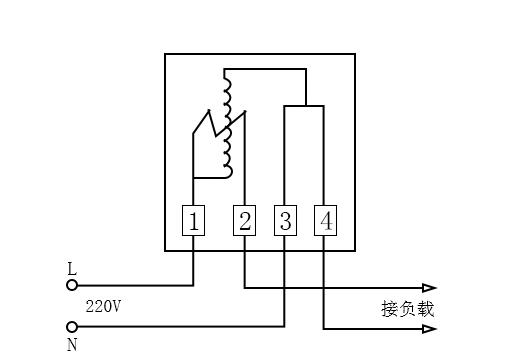

單相電表接線圖：順入式

1進火，2出火，3進零、4出零。并且與開關、熔斷器、負載連接。

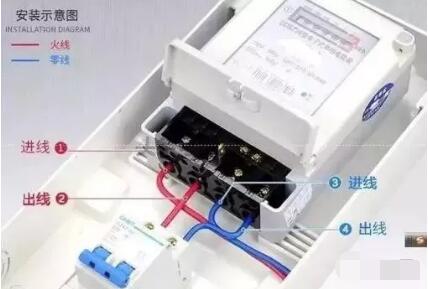

單相電表安裝示意圖

單相電表接線注意事項

在根據單相電表接線圖安裝電表時，還需要注意正確接線及安裝環境，因為接錯線容易將電表燒壞，安裝環境應該在干燥無震動的墻面上進行，如果電表箱是金屬的，還需要考慮靠地接線放置。
