智能電表工作原理框圖

2009年開始智能電表就開始走進我們的說活，那么智能電表的工作原理是什么呢，智能電表能夠實現這么多的功能，他的工作原理相比機械電表要復雜的多，現在我們分三相智能電表和單相智能電表來說明吧!

單相智能電表工作原理

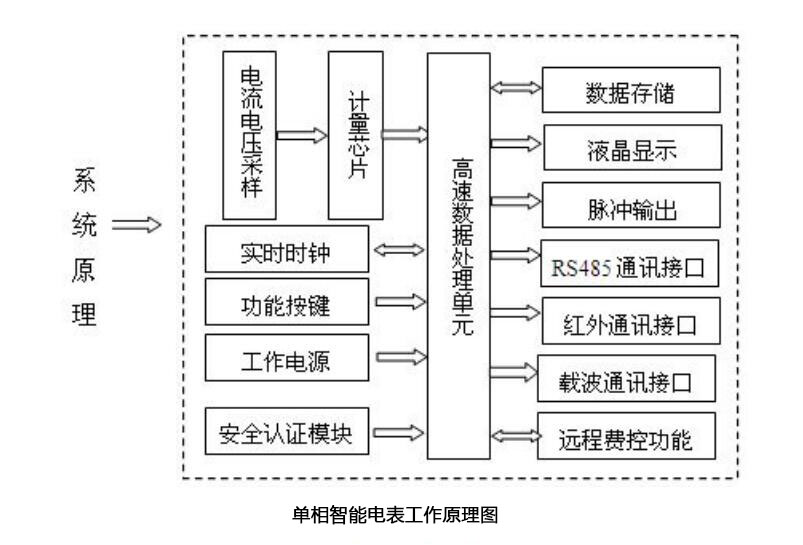

工作原理簡述本產品由計量芯片、高速數據處理器、實時時鐘、數據接口等設備組成。在高速數據處理器的控制下，通過計量芯片準確獲得電網運行各實時參數，并依據相應費率等要求對數據進行處理，其結果保存在數據存儲器中，并隨時向外部接口提供信息和進行數據交換，其原理框圖如下圖所示。

計費功能主要由遠程的主站/售電系統完成，電能表接收遠程售電系統下發的拉閘、允許合閘、ESAM 數據回抄指令，數據交互過程需通過嚴格的密碼驗證及安全認證, 遵行DL/T645-2007及其備案文件。當用戶欠費時由遠程主站/售電系統發送拉閘命令，使用戶斷電，當用戶充值后，遠程主站/售電系統再發送允許合閘命令，允許用戶合閘。

三相智能電表工作原理

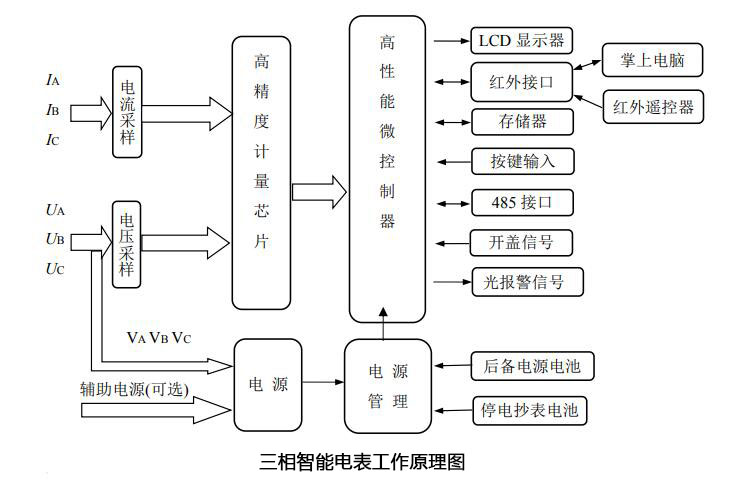

三相四線智能電能表是由測量單元和數據處理單元等組成，除計量有功(無功)電能量外，還具有分時、測量需量等兩種以上功能，并能顯示、儲存和輸出數據的電能表。

電能表工作時，電壓、電流經取樣電路分別取樣后，送至放大電路緩沖放大，再由計量芯片轉換為數字信號，高性能微控制器負責對數據進行分析處理。由于采用高精度計量芯片，計量芯片自行完成前端高速采樣，計量算法穩定，微控制器僅需要管理和控制計量芯片的工作狀態。圖中的微控制器還用于分時計費和處理各種輸入輸出數據，并根據預先設定的時段完成分時有、無功電能計量和最大需量計量功能，根據需要顯示各項數據、通過紅外或 485 接口進行通訊傳輸，并完成運行參數的監測，記錄存儲各種數據。
