單相電表一般是不接互感器的,單相電表最大只能做到80A,要是接入遠遠大于80A的電流線路,那么我們就需要用到互感器,那么單相電表互感器接法是什么呢,其實單相電表互感器接法有兩種接法,一種是不帶連片的,一種是帶連片的。

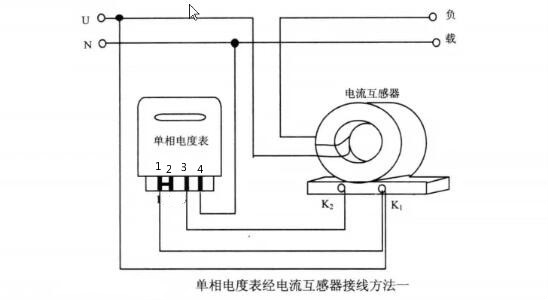

單相電表互感器接法一:有連片的
火線連接到互感器K1并聯到電表的1號進線口,K1再并聯火線纏繞互感器的連線,K2接零線3號口入,4號口直接解零線出。

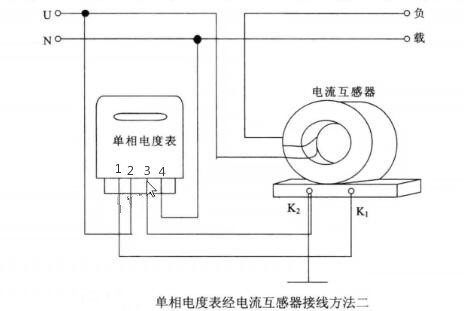

單相電表互感器接法二:無連片的
K1接電表1號口, k2接電表3號口,零線接入4號口,火線纏繞互感器出來到負載
注意:如果單相電表內的連接片沒有斷開,K2是禁止接地的,要是電表內的連接片已經拆除,那么K2應該接地。
延伸閱讀:?jiǎn)蜗嚯姳碓趺唇尤嚯?/font>

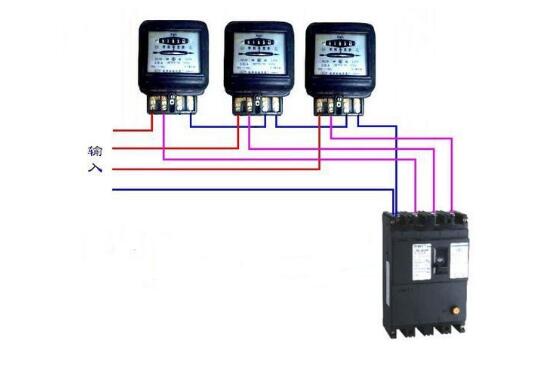

我們用單相電表接三相電表,如下圖所示,火線L1、L2、L3分別接入電表的1號口(進線),2號口出線,零線從第一個電表4號口接出,從第二塊電表3號口接入,4號口接出,接入第三塊電表3號口接入,4號口接出。三相電把三根火線各通過一個單相電表,零線必須并聯或者是串聯在表里面,否則電表是不會(huì )走字的。
