威勝三相電表怎么看度數,威勝三相電表的看法其實都差不多,威勝電表相比其他品牌的電表會(huì )多一個按鈕,那個按鈕是確認鍵,我們現在就以威勝DTSD341為例,教教大家威勝三相電表怎么看度數。
威勝三相電表按鍵功能

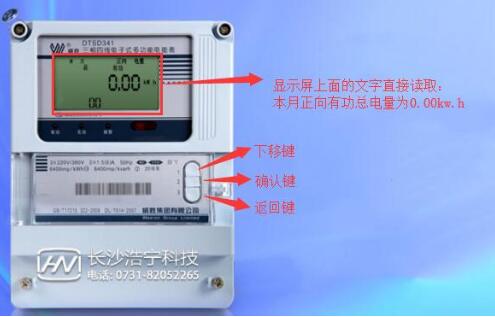

威勝電表共有三個按鍵,從上至下分別為#1鍵是“下移鍵”;#2鍵是“確認鍵”;#3鍵是“返回鍵”。在循環顯示狀態下按任意鍵,打開背光;按#3鍵進入主菜單,選中菜單后,再按#2鍵進入下級菜單或數據顯示窗口;進入按選后,按#3鍵,退回上級菜單或窗口。
自動循環顯示的畫面最多達150屏,可通過RS485口或光通信口進行設置,但設置必須在安全等級確認后才能進行。具體畫面的顯示代碼見下表, 自動循顯默認為9屏。
威勝三相電表顯示屏圖標
1、電量顯示:數據顯示行,顯示各種記錄數據。顯示電能數據時,小數位數為 2,將顯示 6 位整數、2 位小電量數;小數位數為 3,將顯示 5 位整數、3 位小數, 每屏顯示 1 個時段的電能。
2、四個象限:采用缺口方式指示電表工作在第幾象限。左圖 Ⅰ Ⅱ(Ⅳ) 分別為電表當前在Ⅰ、Ⅱ、Ⅲ、Ⅳ象限的顯示四 象 圖例(以順時鐘方向為例)。括號內表示逆時針限 (Ⅰ) 時的四個象限。模式字 4 的 b7 決定象限(I、Ⅱ、 Ⅲ、Ⅳ)旋轉方向(b7=1:逆時針, b7=0:順時 Ⅲ Ⅳ(Ⅱ) 針) (Ⅲ)。
3、無功組合方式:以順時針為例:無 功 Ⅰ、Ⅳ Ⅰ、Ⅱ 無功組合方式指示,顯示組合無功電能時,三相組合應象限組合閃爍。左圖分別為Ⅰ、Ⅳ,Ⅰ、Ⅱ, 方式 Ⅰ、Ⅲ,Ⅳ、Ⅱ象限組合無功的顯示圖例。
4、歷史月電能:本月、上1月、上2月電量數據用字符本月、上月、上上月提示
5、當前費率提示:費率顯示提示符,當費率數小于等于4 時,當前費率提示為“尖、 費、率、峰、平、谷”漢字
6、主副時段提示:①表示使用主時段表,②表示使用副時段表
7、計量單位:有功:kWh,無功:kvarh,頻率:Hz
8、通信狀態提示:紅外通信時顯示,RS1表示RS485 通信
9、逆相序:逆相序提示符,當發生逆相序時閃爍顯示。
10、電池容量報警 :“ ”為時鐘電池低容量報警, “
”為停電抄表電池低容量報警
11、各相電壓提示:電壓正常時常顯在液晶上;過壓時閃爍;失壓、斷相時消失。具體是發生了斷相還是失壓情況,要查看電表自檢及電網故障信息(C套顯示方案的 070080 項,也可以設置成 A、B 套顯示方案里的相應用戶代碼項)。
12、各相電流提示:電流正常時常顯在液晶上;電流反向時閃爍,并顯示“-”提示反向(只有在本相電流大于 1‰In 且電壓大于 10V 時才會(huì )顯示);失流時 對應相別消失(全失流時全部消失)
13、編程許可:此圖出現時表示已進入編程許可狀態,240 分鐘以后或再按一下編程鍵,圖標會(huì )消失。
14、報警:報警提示符,有事件時閃爍
15、工廠狀態提示:”常顯表示未退出工廠狀態
16、密碼鎖定:對電表編程時,若密碼連續出錯次數大于等于 5 次后,LCD 顯示
17、數據代碼:在液晶的左下方,通常只顯示 6 位。各種組合代表不同的含義,如全為 000000 表示當前正向(輸入)有功總電量,070080 項則為電表自檢及電網故障信息。
