因為單相電表只能接單相電,所以三相電需要三個單相電表才能接三相電哦。這個方法普遍用在小區安裝電表,三相電進到每棟樓,然后每相分開給各個住戶使用,就是用的單相電表接的三相電。
單相電表的接線原理

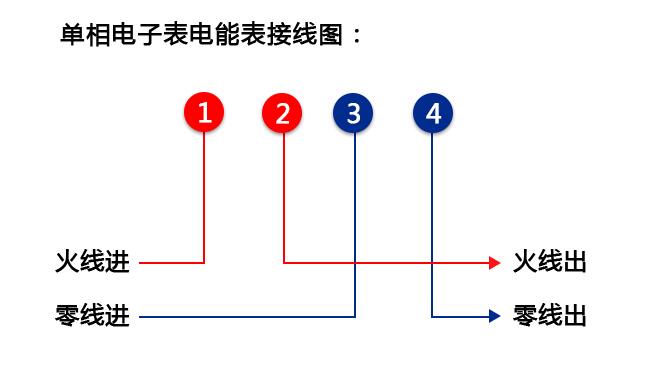

我們先來看看單相電表的接線原理,。單相電度表共有5個接線端子,其中有兩個端子在表的內部用連片短接,所以,單相電度表的外接端子只有4個,即1、2、3、4號端子,單相電表接線圖如下圖:火線1進2出,零線3進4出。

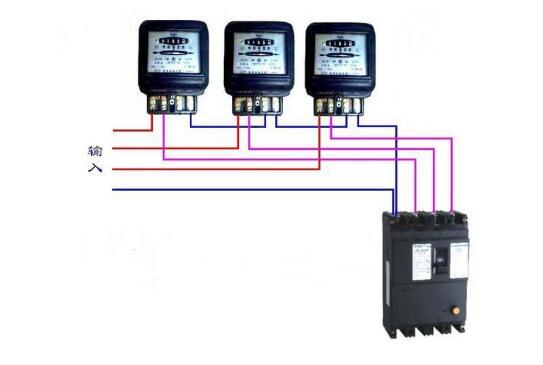

我們用單相電表接三相電表,如下圖所示,火線L1、L2、L3分別接入電表的1號口(進線),2號口出線,零線從第一個電表4號口接出,從第二塊電表3號口接入,4號口接出,接入第三塊電表3號口接入,4號口接出。

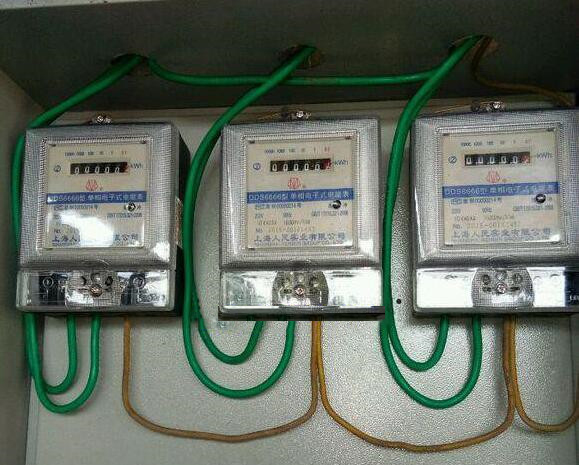

三相電把三根火線各通過一個單相電表,零線必須并聯或者是串聯在表里面,否則電表是不會(huì )走字的。下面是單相電表接三相電的實物圖。
