多功能電表一般都是指的三相電表,但是不是所有的電表都是多功能電表哦,一般多功能電表可以在型號上面就能體現出來,一般第四個字母是D的就是多功能電表,現在我們來看看多功能電表接線圖吧。

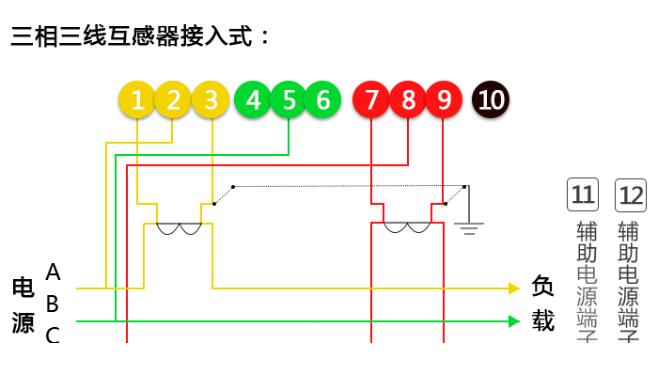

三相三線多功能電表接線圖:
A電流線經過互感器S1接入1號口,3號口經過S2輸出,電壓線接入2號口。
B電壓線接入5號口,電流線直接接負載
C電流線經過互感器S1接入7號口,9號口經過S2輸出,電壓線接入8號口。

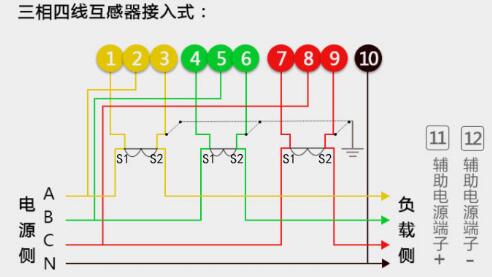

三相四線多功能電表接線圖:
A黃線,電壓線接入2號口,電流線經過第1個電流互感器S1接入1號口輸入,S2接入3號口輸出
B綠線,電壓線接入5號口,電流線經過第2個電流互感器S1接入4號口輸入,S2接入6號口輸出
C紅線,電壓線接入8號口,電流線經過第3個電流互感器S1接入7號口輸入,S2接入9號口輸出
N黑線一般代表零線,直接接入10號口。
