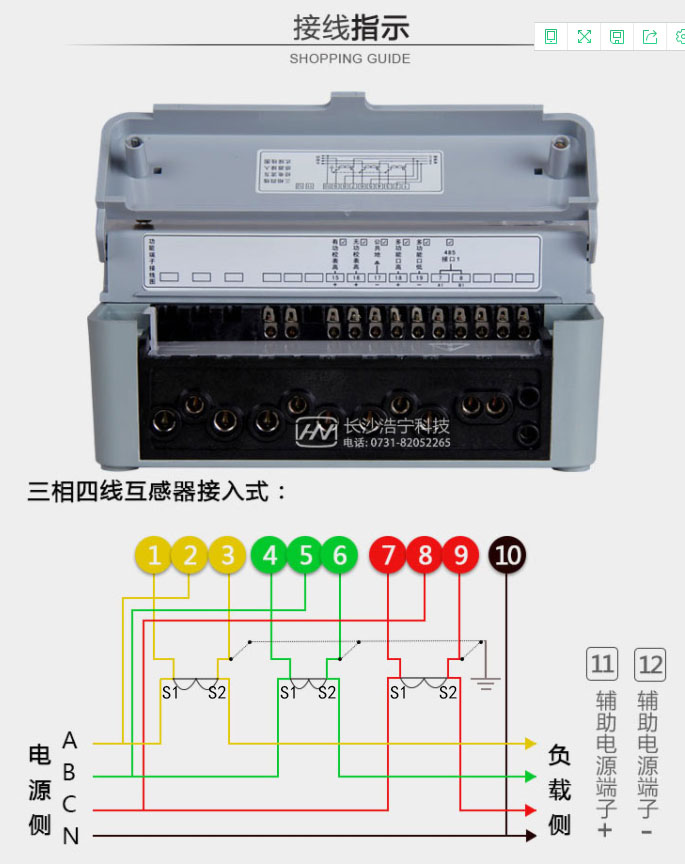

電表連接電流互感器使用主要是外部電流比較大的情況下,使用電流互感器,把電流控制在電表可以承受的范圍之內,這就是我們要使用電流互感器的原因,好了我們先來看看三相四線電表接線圖是怎么接的吧。如下圖:
三相四線電表需要接線的孔一般10個孔,
◆A黃線,電壓線接入2號口,電流線經過第1個電流互感器S1接入1號口輸入,S2接入3號口輸出
◆B綠線,電壓線接入5號口,電流線經過第2個電流互感器S1接入4號口輸入,S2接入6號口輸出
◆C紅線,電壓線接入8號口,電流線經過第3個電流互感器S1接入7號口輸入,S2接入9號口輸出
◆N黑線一般代表零線,直接接入10號口。
帶電流互感器電表度數小知識
所以用了電流互感器的之后,在讀取電量數據的時候還要看看互感器的一個規格才行,例如電流互感器的規格1000A/200A,那么實際用電量就要乘以電表顯示數值的5倍。這是一個關于有電流互感器怎么看電量的一個小知識。
以上就是帶電流互感器三相四線電表接線圖的全部?jì)热?,如果您還有疑問可以看看電表的說明書上面應該有詳細的接線步驟,浩寧電表網讓你用最低的價格擁有品質最好的三相四線電表,主營各大品牌電表,歡迎咨詢三相四線電表底價。
?
