深圳科陸DTZ719三相四線智能電能表,主要功能:正反向計量,分時有功,無功計量,液晶顯示雙RS485通訊可實現遠程抄表。三相四線電能表接線方式有兩種,第一種是經互感器接線,第二種是直通式接線圖。
下面就第二種直通式如何接線來作如下詳細介紹,一般來說,電表除了說明書,在電表上也有接線圖,或在接線端子蓋上,又或在電表顯示屏下方的配置面板上,依照電表顯示屏下方的配置面板上所示接線圖,三相四線電表直通式接線的 。

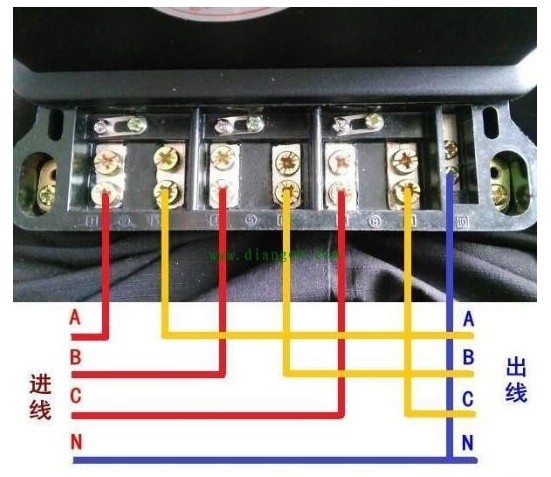

直觀圖如下:
注:A:A相線 ;B:B相線 ;C:C相線 ;N:零線
三相四線電表直通式接線的電表共有10個孔,其中1、2為同一孔,4、5為同一孔,7、8為同一孔,,1、 4、 7接線孔是A/B/C三相輸入口; 3、 6、 9 是A/B/C三相輸出口;
以上是關于深圳科陸三相四線智能電能表直通式接線方式的詳細介紹。
