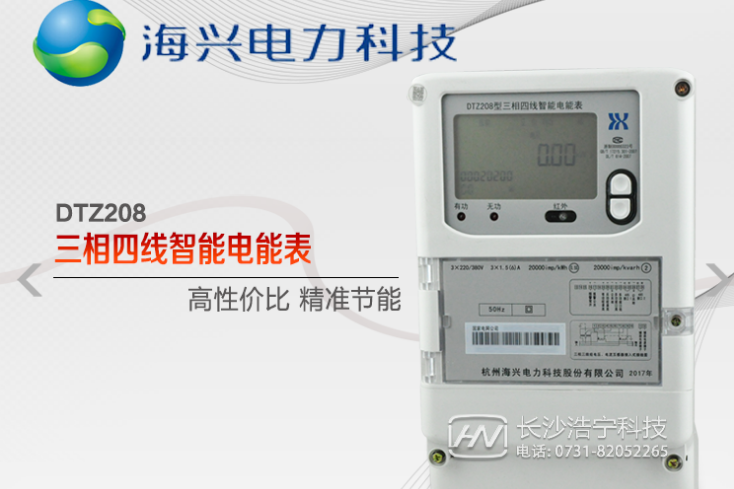

杭州海興DTZ208三相四線智能電表,具有1路遠紅外通訊接口,1路RS-485通訊接口,兩路通訊商品互相獨立,通訊規約符合DL/T645-2007及其備案文件。至于紅外和RS485通訊有什么特點呢,下面簡單介紹一下:
紅外通道始終是點對點模式;手持終端每次只能與一個電表通訊。由于手持終端不能同時訪問多個電表,因此電表可單方面響應廣播消息。但是,在網絡(luò )環境中,這種工作方式會(huì )導致嚴重的數據沖突。
RS-485通道的工作情況與之不同。由于網絡(luò )中有很多電表(固然不會(huì )有一個以上的主機),沒有電表能夠發送數據包以響應網絡(luò )廣播。主機發出一個消息后,主機收發器需要經過一定延時,為接收數據做好預備。
因此,謹慎的措施是在電表響應之前設置一個傳輸延時,以防數據丟失。
紅外通道工作特性,紅外通道按照簡單的音頻調制技術工作。即有紅外光束(38kHz調制頻率,波長850nm)時表示‘0’,無紅外光束表示‘1’。通過MAX3120 CPU中的調制器傳輸紅外線的物理通道很輕易實現,該調制器集成了其中一個定時通道的輸出和其中一個UART通道。
RS-485通道工作特性:RS-485通道有兩個特殊要求,因此比紅外通道更加復雜:RS-485通道采用精確的半雙工通訊,必須與線纜進行電氣隔離。第一個必要條件可以借助于MAXIM的半雙工收發器實現,可達到滿足的效果。第二個必要條件可以通過使用價格低廉的光藕進行電氣隔離,通過使用一個MAXIM的半雙工收發器和價格低廉的光耦實現RS-485通訊。
以上是杭州海興DTZ208三相四線智能電表紅外和RS485通訊特點介紹。
