江蘇林洋DTZ71三相四線智能電能表怎么接線
2022-06-08

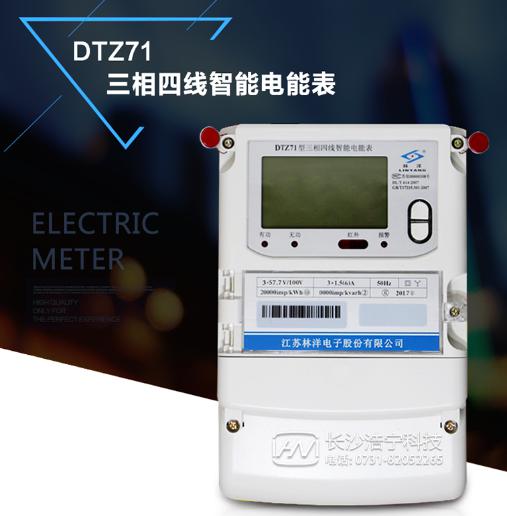

江蘇林洋DTZ71三相四線智能電能表主要適用于高可靠性與高穩定度電能計量需求的發電廠，變電站以及各類企事業單位，，那么這款電能表要如何接線呢，下面小編給大家簡單介紹一下江蘇林洋DTZ71三相四線智能電能表怎么接線：

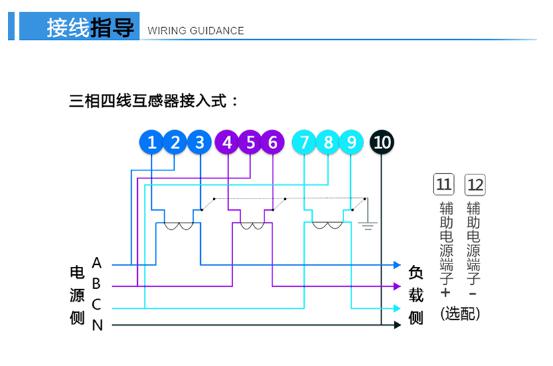

三只互感器安裝在斷路器負載側，三相火線從互感器穿過； 互感器和電度表的接線如下：
a、其中1、4、7接電流互感器二次側S1端，即電流進線端；
b、3、6、9接電流互感器二次側S2端，即電流出線端；
c、 2、5、8分別接三相電源；
10、11是接零端。為了安全，應將電流互感器S2端連接后接地。（各電流互感器的電流測量取樣必須與其電壓取樣保持相同。即1、2、3為一組；4、5、6為一組；7、8、9為一組；）
以上是江蘇林洋DTZ71三相四線智能電能表怎么接線的知識。
