    DSSD331-U1三相國網多功能電表符號含義

    2022-06-10

    DSSD331-U1三相國網多功能電表符號含義

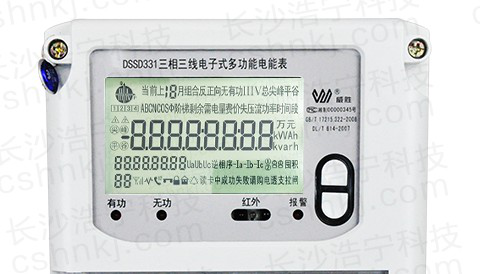

           長沙威勝DSSD331-U1三相三線國網多功能電表顯示屏符號含義是什么?我們看到電表顯示屏上的符號是大部分是不了解的,下面讓小編以DSSD331-U1電能表為例,為大家簡單介紹一下。

           1.液晶屏左上角顯示內容為“”此為象限符號,“Ⅰ、Ⅱ、Ⅲ、Ⅳ”分別為一象限、二象限、三象限、四象限;
           2.液晶屏左上角象限符號旁顯示內容為“當前上”此為歷史月電能顯示行,顯示本月、上1月、上2月電量數據;當前、上1月-上12月的
           3.液晶屏第一行“反正向”等,是計量管理數據,及提示性的字符顯示,顯示出電能方向;
           4.液晶屏第一行最右端顯示內容為“總尖峰平谷”,是電表當前運行的費率狀態,“總”為總電能、“尖”為1費率、“峰”為2費率、“平”為3費率、“谷”為4費率;
           5.液晶屏正中間顯示內容為“”,此為數據顯示行,顯示各種記錄數據及對應的單位符號;
           6.數據顯示行下一行“Ua Ub Uc”為各相電壓提示行,Ua 、Ub 、UC分別對應A、B、C三相電壓,當某項斷相時,該相電壓字符不顯示;當某項失壓時,該相電壓字符閃爍。具體情況,需要查看電表自檢及電網故障信息。
           7.數據顯示行下一行中間顯示“逆相序”,此為逆相序提示符,當發生逆相序時閃爍顯示;
           8.數據顯示行下一行右邊“-Ia  - Ib  -Ic”三相實時狀態指示行,Ia、Ib、Ic分別對應A、B、C三相電流,當某項失流時,該相對應字符閃爍;某項斷流時,則不顯示;某項功率反向時,顯示該相對應符號前的“-”;
           9.數據顯示行下一行顯示右邊“”為報警標識,“1”為時鐘電池低容量報警,“2”為停電抄表電池低容量報警;
           10.液晶屏最下行顯示“”為紅外通訊指示,如果同時顯示“1”表示第1路485通訊,顯示“2”表示第2路485通訊;
           11.數據顯示行下一行顯示“①②”為主副時段提示功能,①表示當前運用第1時段,②表示當前運用第2時段;
           12.液晶屏最下行顯示“”為編程符號,顯示時表示儀表能被編程;
           13.液晶屏最下行顯示“”為液晶報警指示,平時不顯示,故障時閃爍;
           14.液晶屏左下角顯示內容“”此處為數據代碼,顯示輪顯、鍵顯數據在對應數據標識的組成序號,各種組合含義不同。
           15.液晶屏右下角顯示IC卡“讀卡中”提示符;IC卡讀卡“成功”提示符;IC卡讀卡“失敗”提示;“請購電”剩余金額偏低時閃爍;透支狀態指示;繼電器拉閘狀態指示;IC卡金額超過最大費控金額時的狀態指示(囤積)。

           以上是威勝DSSD331-U1三相多功能電能表顯示屏符號含義說明,更多電表知識請關注長沙浩寧電子科技!
