    科陸CL7331系列三相數智電力儀表面板介紹


    2018-05-12





	科陸CL7331系列三相數智電力儀表面板介紹



	       三相數智電力儀表怎么看？以科陸CL7331系列三相電力儀表為例。

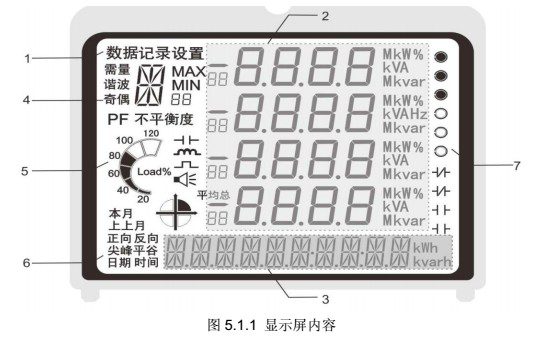

       如下圖為科陸CL7331三相數智電力儀表(數顯表)各符號所代表含義：







       顯示內容及功能說明如下：

1.

       裝置共有三種模式：“數據”模式表示當前頁面顯示數據為實時的測量值或累加值；“記錄”模式可以顯示當月測量值的最值記錄、復費率電能、以及之前三個月的電能記錄；“設置”模式下對系統各個參數進行設置。

2.

       大“8”字管、負號、單位：顯示基本測量數據，包括三相（線）及平均電壓、電流、功率因數；三相（線）及總有功功率、無功功率；各相電壓（流）不平衡度；各相電壓（流）諧波畸變率；頻率；等。

       小“8”字管：

       1、2、3：表示對應行數據為A、B、C三相值；12、23、31：表示對應行數據為AB、BC、CA三線值；

       總：表示三相（線）總和；

       平均：表示三相（線）平均值

3：

       “米”字管顯示區域：顯示電能和時間、日期，在設置狀態下設置參數。

4.

       指示當前“8”字管顯示區域是何種數據：電壓（U）,電流（I），功率（P/Q），功率因數（C），頻率（F），需量（D），諧波畸變率（THD），不平衡度，最大值，最小值等。

5.

       負荷大小指示：

       以餅狀圖形式直觀化地指示出負荷電流相對于額定電流的百分比，數字20-120；如80%區塊亮表示當前負荷處于60%-100%之間。



       系統功率象限指示：以象限示意圖的方式顯示系統功率所在象限。



       負載性質指示：

       電容符號亮：表示此時為容性負載

       電感符號亮：表示此時為感性負載；



      電度量脈沖輸出標識：

      脈沖符亮，表示此時有脈沖輸出；脈沖符滅，表示此時無脈沖輸出。



      告警輸出標識：

      告警標識亮，表示有告警事件產生。

6.

      指示當前“米”字管區域顯示的是何種數據：包括實時電能、近三個月的電能記錄、不同費率下電能累計、時間、日期等。

7.

      繼電器輸出（DO）標識：中間斜線亮表示繼電器閉合，反之則表示斷開。



      數字開入（DI）標識：中間原點亮表示有信號輸入，反之則表示無輸入。
