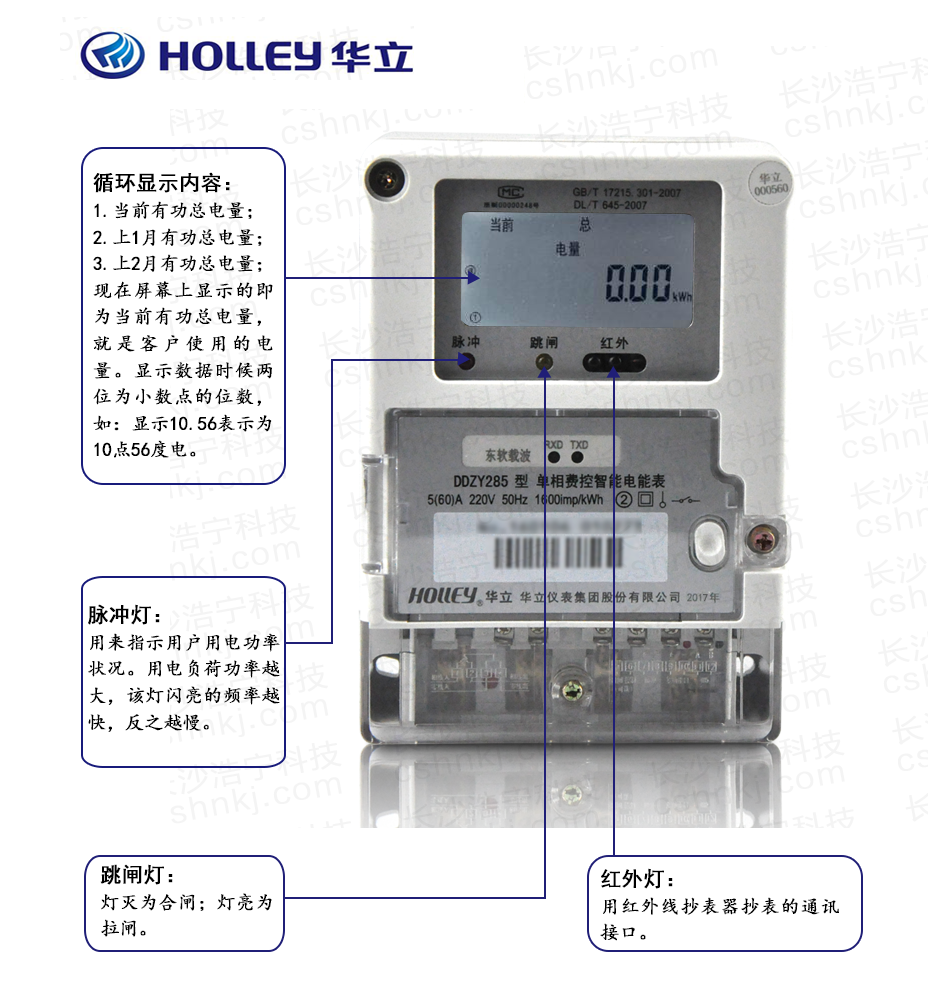

單相費控智能電能表的面板和液晶顯示說明:
液晶顯示屏下方從左至右依次有脈沖指示燈、跳閘指示燈、紅外燈。
1. 脈沖指示燈:用來指示用戶用電功率狀況,用電負荷功率越大,該指示燈閃亮的頻率越快,反之越慢。當用戶不用電時,不亮。用電恢復后該燈繼續隨負荷功率的大小閃亮。
2. 跳閘指示燈:跳閘指示燈常亮表示電能表處于拉閘狀態;合閘時滅。
3. 橢圓形的紅外是代表紅外通訊接口。
4. 電能表故障類異常提示信息碼如下:
(1). Err-01控制回路錯誤;
(2). Err-02 ESAM錯誤;
(3). Err-04 時鐘電池電壓低;
(4). Err-08 時鐘故障;
(5). Err-10 認證錯誤;
(6). Err-16 修改密鑰錯誤;
(7). Err-56 有功電能方向改變。
