三相三線 三相四線電能表如何接線？以威勝DTSY341三相電能表為例
2017-12-27
在生活中 我們也需要使用到三相智能電能表，那么我們在使用三相電能表的時候該如何接線呢？
下面讓小編用簡單的圖例給大家講解一下。
下圖為威勝集團生產的DTSY341-MD3三相四線電子式預付費電能表

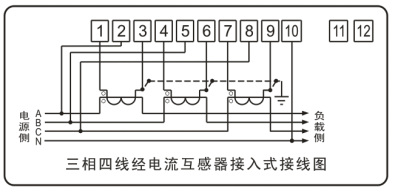

三相四線經電流互感器接入式接線圖

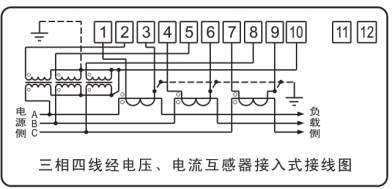

三相四線經電壓、電流互感器接入式接線圖

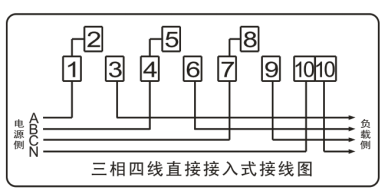

三相四線直接接入式接線圖

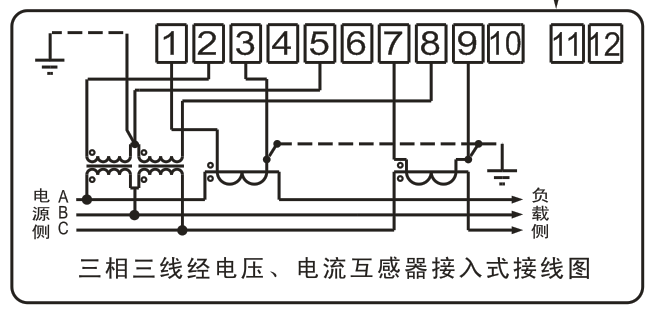

三相三線經電壓、電流互感器接入式接線圖
以上的是我們在使用三相電能表的過程中四種常用的接線圖。
大家看了有一定的了解嗎~
