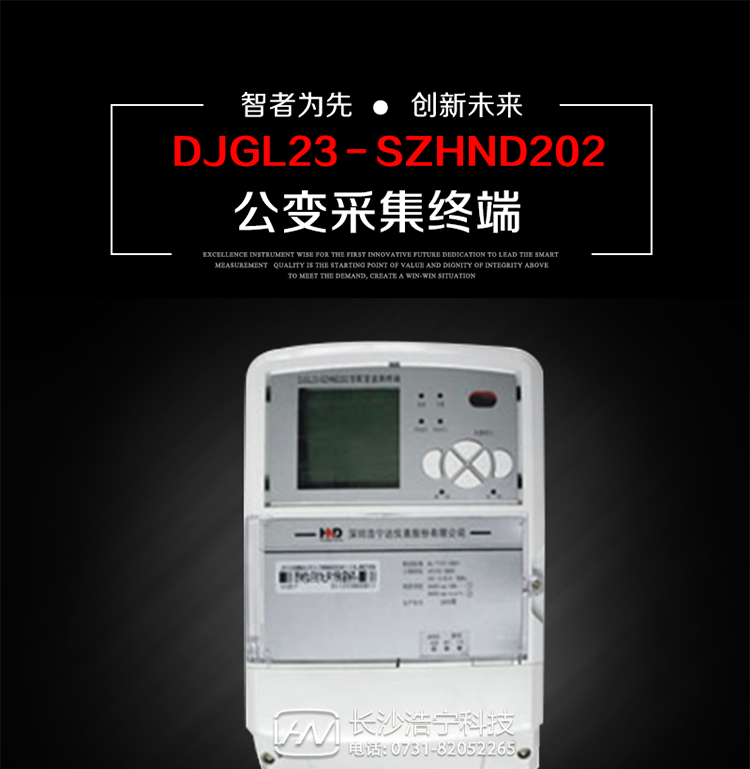

    深圳浩寧達DJGL23－SZHND202三相四線公變采集終端


    浩寧達djgl23-szhnd202采集終端




    深圳浩寧達DJGL23－SZHND202三相四線公變采集終端

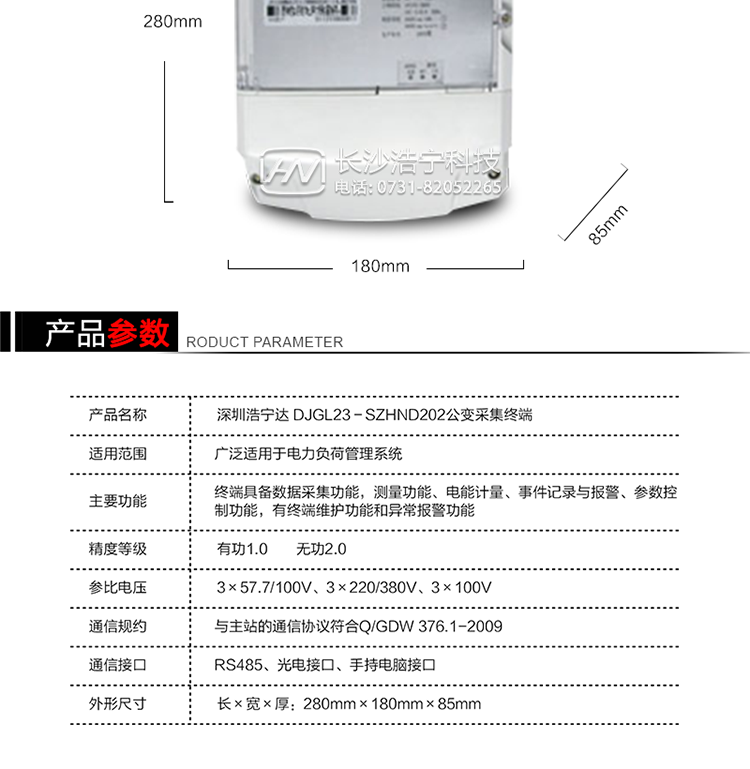

    產品型號：DJGL23－SZHND202


    接線制式：三相四線制


    精度等級：1級


    電流規格：1.5(6)A,10(40)A,10(60)A,5(6)A,0.3(1.2)A,20(80)A,15(60)A,30(100)A,1(2)A


    電壓規格：3X220V/380V


    主要功能：有功,功率因素,有功功率,無功功能,電壓,電流,事件報警













135 4866 1746










    QQ：點擊這里給我發消息


    聯系人：吳經理











        深圳浩寧達DJGL23－SZHND202公變采集終端主要用途

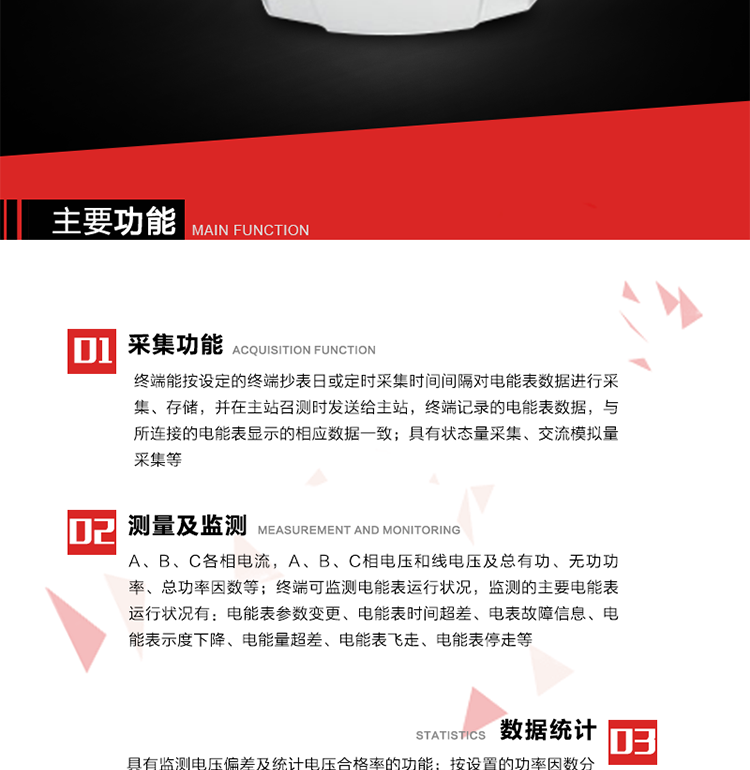

　　 DJGL23－SZHND202三相四線公變采集終端，是基于嵌入式軟硬件開發平臺的新一代用電監控終端，集成度高、技術先進，采用GPRS/CDMA/GSM/SMS等通信方式，廣泛適用于電力負荷管理系統，為客戶服務、用電稽查、有序用電、錯峰用電、安全用電、緩解用電緊張提供可靠的技術手段，是一款性能價格比很高的產品。 主要功能1、數據采集2、電能表數據采集　　終端能按設定的終端抄表日或定時采集時間間隔對電能表數據進行采集、存儲，并在主站召測時發送給主站，終端記錄的電能表數據，與所連接的電能表顯示的相應數據一致。3、狀態量采集　　終端實時采集位置狀態和其它狀態信息，發生變位時記入內存并在最近一次主站查詢時向其發送該變位信號或終端主動上報。4、交流模擬量采集a. 專變采集終端可按使用要求選配電壓、電流等模擬量采集功能，測量電壓、電流、功率、功率因數等。b. 具有電壓監測越限統計功能的終端，其電壓準確度等級為0.5；具有諧波數據統計功能的終端，諧波分量準確度等級為1。5、實時和當前數據a. 實時測量（1）A、B、C各相電流，A、B、C相電壓和線電壓；（2）A、B、C各相及總有功、無功功率（正反向有功、無功）；（3）A、B、C各相及總功率因數；（4）當前有功/無功電能示值；b. 電能計量（1）A、B、C各相及總的正反向有功電能量、正反向無功電能量。（2）測量最大需量及其出現的日期和時間。最大需量計量選用滑差式，需量周期可在5、10、15、30、60分鐘中選取，滑差時間可在1、2、3、5分鐘中選取，需量周期為滑差時間的整數5倍及以上。負控終端出廠時設定的需量周期默認值15分鐘，滑差時間1分鐘。需量能在就地和遠方清零，可手動復位，上月數據儲存后當月最大需量值自動復零。（3）能接受遠方凍結命令進行數據凍結或根據預設周期進行數據凍結。（4）具備二路LED顯示脈沖或兩路光耦脈沖輸出，用于有、無功電能的校驗，脈沖輸出時間間隔必須保證在輸入1%額定電流，cosφ=1時每個脈沖間隔<1.5分鐘。c. 歷史數據（1）電流、電壓、有功功率、無功功率、功率因數、正反向有功電能量、正反向無功總電能量曲線。（2）日凍結正向有功/無功電能示值、日反向有/無功電能示值；日正反向有功總加組電量、日正反向無功總加組電量；電壓日最大、最小值及發生時間；電流、零序電流日最大值及發生時間；有功功率、無功功率日最大值及發生時間；日最大需量及發生時間；日視在功率越限累計時間，配變負載率日最大值及發生時間，日平均負荷率；日電壓合格率，電壓的越下限、越上限日累計時間；日功率因數區段累計時間，日平均功率因數；三相電流不平衡度越限日累計時間，日最大值及發生時間；配變日供電時間、日停電時間、日停電次數；（停電時間僅指三相停電時間）（3）終端將采集的數據在設定的抄表日及抄表時間形成抄表日數據，并保存最近12次抄表日數據。（4）月凍結正反向有功電量、月正反向無功電量；電壓月最大、最小值及發生時間；電流、零序電流月最大值及發生時間；有功功率、無功功率月最大值及發生時間；月最大需量及發生時間；月視在功率越限累計時間，配變負載率月最大值及發生時間，月平均負荷率；月電壓合格率，電壓的越下限、越上限月累計時間；月功率因數區段累計時間，平均功率因數；三相電流不平衡度越限月累計時間，月最大值及發生時間；配變月供電時間、月停電時間、月停電次數；（停電時間僅指三相停電時間） 6、電能表運行狀況監測 　　終端可監測電能表運行狀況，監測的主要電能表運行狀況有：電能表參數變更、電能表時間超差、電表故障信息、電能表示度下降、電能量超差、電能表飛走、電能表停走等。7、電能質量數據統計8、 電壓合格率統計a. 具有監測電壓偏差及統計電壓合格率的功能。對被監測電壓采用有效值采樣，其采樣周期每秒至少1次，并作為預處理值貯存。1min 作為一個統計單元，取1min 內電壓預處理值的平均值，作為被監測系統即時的實際運行電壓。b. 按照設定的允許電壓上、下限，統計電壓合格率及合格累計時間，電壓超上限率及相應累計時間，電壓超下限率及相應累計時間。9、功率因數越限統計 a. 按設置的功率因數分段限值對監測點的功率因數進行分析統計。b. 三相電流不平衡度越限統計c. 按設置的三相電流不平衡度分段限值對監測點的三相電流不平衡度進行分析統計。d. 三相電流不平衡度＝（最大電流-最小電流）/最大電流×100％。10、數據傳輸11、與主站通信a） 終端能按主站命令的要求，定時或隨機向主站發送終端采集和存儲的功率、最大需量、電能示值、狀態量等各種信息。b） 與主站的通信協議符合Q/GDW 376.1-2009，并通過通信協議的一致性檢驗測試。c） 對重要數據和參數設置、控制報文的傳輸有安全防護措施。d） 采用光纖專網信道的終端具有RJ-45通信接口。f） 采用無線公網信道的終端采取流量控制措施。12、與電能表通信　　終端與電能表通信，按設定的抄收間隔抄收和存儲電能表數據；可以接受主站的數據轉發命令，將電能表的數據通過遠程信道直接傳送到主站。13、事件記錄與報警　　終端能保存最近256條重要事件記錄和256條一般事件記錄。當終端檢測到以下異常情況時，立即向主站報警。14、過負荷a） 測量點視在功率超過設定的該測量點額定容量（kVA）* 設定的比例（默認值為1.2），且持續時間超過設定的過負荷判斷持續時間（默認15分鐘）就產生過負荷告警事件。b） 測量點視在功率小于設定的該測量點額定容量（kVA）* 設定的比例（默認值為0.95）時，且持續時間超過設定的負荷過載判斷持續時間（默認15分鐘）就產生過載告警恢復事件。

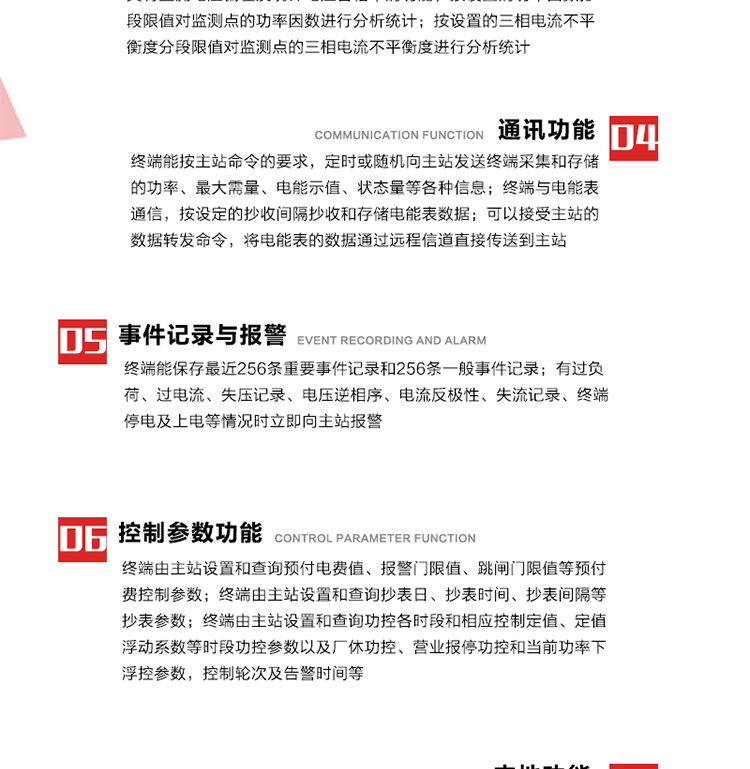

15、過電流
　　任意一相電流超過設定值（默認值為1.3Ib），且持續時間超過設定的電流過負荷持續時間（默認15分鐘）時就產生該相過電流告警事件。過電流告警事件發生后，任意一相電流小于設定值（默認值為Ib），且持續時間超過設定的電流過負荷恢復時間（默認15分鐘）就產生過電流告警恢復事件。
16、過電壓
　　任意一相電壓大于設定值（默認值為130%Un）且持續時間超過設定的過電壓持續時間（默認15分鐘）時就產生該相過電壓告警事件。過電壓告警事件發生后，對應相電壓小于設定值（默認值為115%Un），且持續時間超過設定的過電壓恢復時間（默認15分鐘）就產生過電壓告警恢復事件。
17、欠電壓
　　任意一相電壓小于設定值（默認值為70%Un）且持續時間超過設定的欠電壓持續時間（默認15分鐘）時就產生該相欠電壓告警事件。欠電壓告警事件發生后，對應相電壓大于設定值（默認值為85%Un），且持續時間超過設定的欠電壓恢復時間（默認15分鐘）就產生欠電壓告警恢復事件。
18、失壓記錄
a） 三相中任一相或兩相失壓，終端均正常工作并分相記錄累計失壓時間，同時記錄最近五次發生時刻、發生狀態和相應的錯誤電量（正反向有功電量、正反向無功電量）。電壓判斷閥值為50%Un。 　
b） 失壓判斷時間小于60秒。
c） 能在終端液晶顯示屏上直接顯示有否失壓情況。
19、電壓逆相序
a） 當三相電壓Ua、Ub、 Uc的過零順序不是Ua、Ub、 Uc順序關系時則產生電壓逆相序告警。
b） 判斷電壓逆相序及恢復的持續時間超過設定時間。
20、電流反極性
a） 當某相電流二次側回路（進線和出線接反）同名端接錯造成計量錯誤時產生該相的電流反極性告警。
b） 當電流大于5% Ib時才開始判斷該相電流是否反極性。
21、失流記錄
a） 當終端有三相工作電壓時，缺一相或兩相電流，分相記錄累計失流時間，同時記錄最近五次發生時刻、發生狀態和相應的錯誤電量（正反向有功電量、正反向無功電量）。電流判斷閥值為啟動電流。
b） 失流判斷時間小于60秒。
c） 能在終端液晶顯示屏上直接顯示有否失流情況。
22、終端停電
　　終端失去交流電源或交流電源電壓降低到不能維持終端正常工作時終端產生終端停電告警。
23、終端上電
　　終端由停電狀態轉為主電源工作狀態時產生終端上電告警。
24、參數設置和查詢
25、費率時段
　時區數　　　　　　4時區
　時段數　　　　　　每時區最多可設置10個時段
　費率數　　　　　　4費率（尖、峰、平、谷）
　時鐘誤差　　　　　帶溫度補償的硬時鐘電路，時鐘精度優于±0.5s/d
26、時鐘召測和對時
a） 終端能接收主站的時鐘召測和對時命令，對時誤差不超過3s。終端時鐘24h內走時誤差小于0.5s。電源失電后，時鐘能保持正常工作。
b） TA變比、TV變比和電能表常數有脈沖輸入的終端能由主站或在當地設置和查詢TV變比KTV、TA變比KTA 以及電能表脈沖常數Kp（imp/kWh或imp /kvarh）。
27、限值參數
　　終端由主站設置和查詢電壓及電流越限值、功率因數分段限值等。
28、功率控制參數
　　終端由主站設置和查詢功控各時段和相應控制定值、定值浮動系數等時段功控參數以及廠休功控、營業報停功控和當前功率下浮控參數，控制輪次及告警時間等。改變定值時有音響（或語音）信號。
29、預付費控制參數
　　終端由主站設置和查詢預付電費值、報警門限值、跳閘門限值等預付費控制參數。設置參數時有音響（或語音）信號。
30、終端參數
　　終端由主站設置和查詢終端組地址、終端配置及配置參數、通信參數等，并能查詢終端ID。
31、抄表參數
　　終端由主站設置和查詢抄表日、抄表時間、抄表間隔等抄表參數。

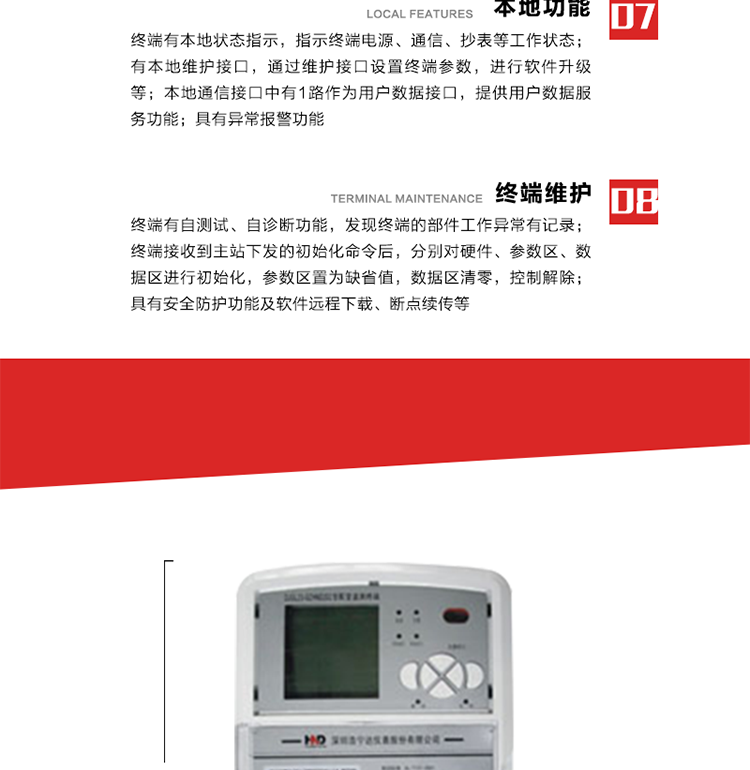

32、本地功能
33、本地狀態指示
　　終端有本地狀態指示，指示終端電源、通信、抄表等工作狀態。并可顯示當前用電情況、抄表數據、終端參數、維護信息等。
34、本地維護接口
　　終端有本地維護接口，通過維護接口設置終端參數，進行軟件升級等。
35、本地用戶接口
a） 本地通信接口中有1路作為用戶數據接口，提供用戶數據服務功能。
b） 具有時鐘晶振頻率輸出接口。
c） 具有需量周期測試接口。
d） 面板有供實驗室和現場校驗用的有、無功電能脈沖輸出發光二極管。
36、異常報警功能
a） 計量裝置封印管理：非授權人開、關計量裝置門，主動上報開啟、關閉時間，當時電量。
b） 電表端蓋、罩殼異常打開主動上報開啟時間、當時電量。
c） 示度電量下降主動上報發生時間、前后電量。
d） 電表參數設置改變，主動上報發生時間、前后設置參數、前后電量。
e） 電壓斷1相或2相失電，終端聲光報警、主動上報發生、結束時間、斷相相別。
f） 供電系統三相電壓正常，表計（終端）電壓回路失壓，（電流回路電流大于10％Ib）。終端聲光報警、主動上報發生、結束時間、缺相相別以及當時電量。
g） 終端負荷過載大于負荷閥值，終端報警、持續時間3分鐘以上，主動上報發生時間，在負荷減小過程中，檢測值小于負荷閥值、持續3分鐘以上，主動上報結束時間以及當時電量。
h） 停電檢測、終端主板上裝配有大容量鋰電池，并且還有一塊備用電池，終端發生停電，至少保證與前置機通訊三次（上報失電時刻的日期、時間、有功、無功電量）的能力，并能在停電5分鐘內檢測異常（如有無電流、CT一、二次是否短路等）并報警。
i） 上電檢測報警，終端上電后，主動上報上電時間、當前電量并消除異常報警信息。
g） 功率（或電流）差動檢測及報警，上報發生、結束時間、當時電量。
k） 電壓逆相序檢測及報警功能，上報發生、結束時間。
l） 電流反極性（逆相序）檢測及報警，上報發生、結束時間、當時電量。
m） 表計電池電壓過低報警，并上報。
n） 三相負荷不平衡檢測，任一相電流（IX）和三相電流平均值（IP）之差，除以三相電流平均值（IP）大于預置的三相負荷不平衡閥值時，終端判定三相負荷不平衡，終端報警，并主動上報不平衡發生時間、不平衡相別及當前電量。當三相電流恢復平衡后，終端撤除報警，并主動上報不平衡恢復時間、當前電量。三相負荷不平衡閥值默認為20%In。
37、終端維護
38、自檢自恢復
　　終端有自測試、自診斷功能，發現終端的部件工作異常有記錄。
39、終端初始化
　　終端接收到主站下發的初始化命令后，分別對硬件、參數區、數據區進行初始化，參數區置為缺省值，數據區清零，控制解除。
40、安全防護
a） 所有參數、功率設置、電量清零、需量清零、誤差調整等（除廣播校時外）必須加硬件防護。
b） 表計出廠后，不能用軟件對其進行誤差調整。
c） 編程設置密碼保護，密碼位數不少于6位。通過光口本地編程和通過RS485接口遠程編程內容要嚴格分級區分。
d） 所有通信接口（RS485、光電接口、手持電腦接口）均需加口令防護，進行安全驗證。
e） 光電通訊口采用吸附式，禁止使用調制型紅外通訊。
f） 僅有一相有電時，終端能正常工作。在失去交流電源的條件下，終端具有數據保持和維持時鐘芯片工作，并至少具有與主站通訊三次（上報失電時刻的日期、時間、有功、無功電量）的能力。
g） 工作時不允許發生死機。
h） 具有停電抄表功能。
i） 線路停電后，所有測量數據不會(huì )丟失，且保存時間在3年及以上。  41、顯示功能
a） 具備LED背光的增強型LCD液晶顯示（寬溫度范圍）。
b） 能顯示所要求的各種內存數據和信息，顯示方式可編程自動循環顯示，也可通過按鍵手動顯示。
c） 測量值顯示位數8位（電能量顯示含2-4位小數，最大需量顯示含3-4位小數），計量單位：kW(kvar),kWh(kvarh)。
d） 能操作顯示抄表信息、通信信息、故障信息、報警信息等識別符號和數值。有漢字提示功能。
42、其它功能
a） 軟件遠程下載：終端軟件可通過遠程通信信道實現在線軟件下載。
b） 斷點續傳：終端進行遠程軟件下載時，終端軟件具有斷點續傳能力。
c） 終端版本信息：終端能通過本地顯示或遠程召測查詢終端版本信息。
d） 通信流量統計：終端能統計與主站的通信流量。 主要特點
1. 終端的線路設計和元器件的選擇以較大的環境允差為依據，因此可保證整機長期穩定工作。精度基本不受頻率、溫度、電壓變化影響。整機體積小，重量輕，密封性能好，可靠性較其它同類產品有明顯提高。
2. 上行通信信道采用高速全雙工的工業級GPRS/CDMA/PSTN/網絡(luò )通訊模塊，并采用外置的模塊化結構，無需打開機身即可更換該模塊。
3. 采用GPRS/CDMA模塊為上行通訊信道時，其模塊的天線內置于接線端紐盒內，并可引出外置天線。
4. 采用先進的32位RISC嵌入式CPU ARM9工業級、256MBytes FLASH大容量存儲器。
5. 內置交流電壓、電流采樣和電流回路CT一次側短路、CT二次側短路、開路的防竊電模塊。
6. 內置900mAh 3.7V的可充鋰電池作為后備電源，保證集中器在電網停電瞬間具有至少與主站通訊一次的能力。
7. 內置1.2Ah 3.6V不可充鋰電池作為后備電源，保證當電網停電后集中器的內部數據不丟失，日歷、時鐘和程序等正常運行，來電后自動投入運行。在完全停電下可維持集中器時鐘運行3年以上。
8. 終端內置TCP/IP協議，支持各種有無線網絡(luò )通信方式；支持網絡(luò )在線升級。
9. 終端電源供電采用開關電源，低電源功耗。
